I giunti a sgancio rapido (Breakaway Coupling) sono componenti di sicurezza progettati per prevenire uno dei principali rischi nelle operazioni di carico e scarico dei fluidi:
- i carichi di trazione accidentali sulla linea, causati ad esempio da partenze premature di autocisterne o vagoni cisterna
- dalla deriva delle navi durante le operazioni di attracco.
Questi eventi possono provocare danni alle connessioni e alla linea, con possibili perdite di prodotto e rischi per persone e ambiente.
Serie ABS / ACS – sicurezza e affidabilità per Oil & Gas e Chemical
I sistemi ABS/ACS sono soluzioni breakaway progettate per applicazioni nell’industria Oil & Gas e chimica, caratterizzate da elevata resistenza meccanica grazie a costruzione in acciaio inox SS316Ti (con varianti in Hastelloy C3 e B4).
Il design interno con disco-valvola garantisce una chiusura efficace, mentre il sistema di sgancio è disponibile in due configurazioni:
- rilascio a forza limitata tramite perni di rottura
- sgancio a distanza controllata tramite cavo di controllo brevettato, ideale per linee a bassa resistenza alla trazione (tubi flessibili compositi, bracci di carico GPL)
Caratteristiche principali:
- sistema di sicurezza statico, senza componenti elettronici
- integrazione semplice
- doppio blocco per prevenire lo sversamento
- certificazioni: PED, ATEX Zona 1, AD2000, ADR

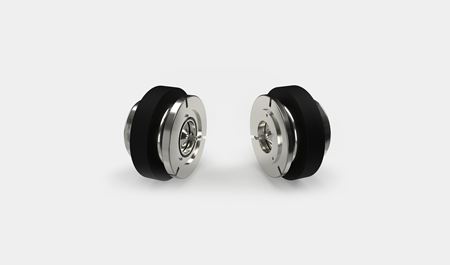

ABS standard breakaway | Stäubli Italia
Staccabile standard ACS con cavo di controllo | Stäubli Italia
Serie ABH / ACH – alta portata e perdite di carico ridotte
La serie ABH/ACH è progettata per applicazioni Oil & Gas e chimiche che richiedono elevate portate e minima perdita di carico, tipicamente in ambito marino o per fluidi critici.
Realizzati anch’essi in SS316Ti (con varianti Hastelloy), questi sistemi adottano un design interno con valvola a cono, ottimizzato per garantire prestazioni fluodinamiche superiori, fino a DN200 con perdite di carico prossime allo zero.
Il sistema di sgancio prevede:
- rilascio a forza limitata con perni di rottura
- oppure sgancio a distanza controllata tramite cavo, ideale per linee flessibili e bracci di carico GPL liquido
Caratteristiche principali:
- sicurezza passiva senza logiche elettroniche
- facile integrazione
- doppio sistema di tenuta anti-perdita
- design ottimizzato per alte portate
- certificazioni: PED, ATEX Zona 1, AD2000, ADR
ABH High Flow Standard Breakaway | Stäubli Italia
Breakaway standard ACH ad alta portata con cavo di controllo | Stäubli Italia
